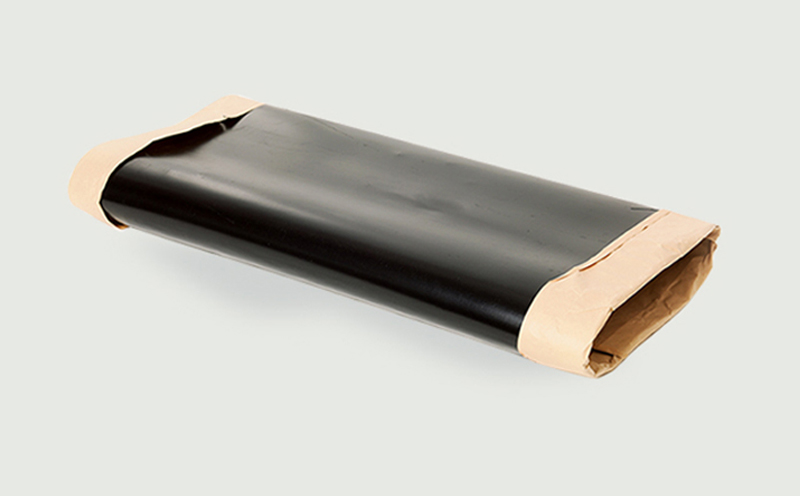

熱收縮閉口套，又名：熱收縮套管，熱收縮套，是為鋼質(zhì)埋地和架空管道焊接時(shí)的預(yù)留處，進(jìn)行防腐或保溫補(bǔ)口而設(shè)計(jì)的一種管狀熱縮防腐補(bǔ)口材料。
熱收縮閉口套是由輻射交聯(lián)聚烯烴基材管和特種密封膠粘劑經(jīng)復(fù)合加工而成。安裝時(shí)需在管道焊接前套入，選用火焰對(duì)熱收縮套進(jìn)行施工，經(jīng)熱烤后中間的膠粘劑與基材、鋼表面或環(huán)氧涂層有效結(jié)合后，形成粘接牢固、密閉嚴(yán)緊，以及阻止各種因素侵蝕的防腐保護(hù)整體，為石油、天然氣、化工、城建等行業(yè)鋼質(zhì)管網(wǎng)中補(bǔ)口處，提供優(yōu)質(zhì)可靠的防腐蝕保證。
我公司遵照GB/T 23257及EN 12068生產(chǎn)的熱收縮閉口套，多年來已在國(guó)內(nèi)外創(chuàng)下很多優(yōu)良的業(yè)績(jī)。成為廣大用戶可信賴的管道防腐保溫補(bǔ)口熱收縮套廠家。
1、與多表層兼容
2、耐磨損、抗蠕變、抗沖擊
3、抗紫外線、耐熱老化
4、應(yīng)用范圍廣，安裝簡(jiǎn)便、省工省時(shí)
熱熔膠層部分
| 軟化點(diǎn) | 110℃ | 搭接剪切強(qiáng)度 | 23℃Mpa 1.35 85℃Mpa 0.12 |
輻射聚乙烯基材部分
| 拉伸強(qiáng)度 | 24Mpa | 斷裂伸長(zhǎng)率 | 600% |
| 體積電阻率 | 2.0×1013 | 電氣強(qiáng)度 | 2.0×1013 |
| 耐環(huán)境應(yīng)力開裂 (F50) | 1100h |
安裝完畢測(cè)試
| 抗沖擊性 | 15.5J | 剝離強(qiáng)度 | 對(duì)鋼80N/cm 對(duì)PE層75N/cm 對(duì)FBE層83N/cm |
| 陰極剝離 | 8mm | 吸水率 | 0.0% |
1、顏色：黑色
2、膠層厚度：0.9～1.2mm
3、基材厚度：1.1～1.5mm
4、標(biāo)準(zhǔn)寬度：250~720mm
5、包裝：紙箱/編織袋
1、防腐保護(hù)補(bǔ)口段表面處理：除焊渣、除毛刺、清油污和雜物，并保持清潔干燥。除銹符合GB/T 8923要求，手工應(yīng)達(dá)St3級(jí)，機(jī)械應(yīng)達(dá)到Sa2.5級(jí)。
2、二層結(jié)構(gòu)時(shí)，預(yù)熱后直接安裝；三層結(jié)構(gòu)時(shí)，需在預(yù)熱后將無溶劑環(huán)氧底漆均勻涂刷后再做安裝。
3、用烤槍（汽油噴燈）將待防腐段預(yù)熱至產(chǎn)品要求溫度，將熱縮套管移至防腐段，用木楔等物支撐，盡量使套與鋼管同心。注意熱縮套與鋼管原預(yù)制兩端防腐層搭接應(yīng)不小于50m。
4、依照產(chǎn)品安裝溫度要求調(diào)整火焰，沿?zé)崾湛s套徑向均勻加熱，（排出空氣避免出現(xiàn)汽包和皺痕）套體受熱力作用收縮，內(nèi)層熱熔膠同時(shí)熔化緊密包覆管道表面，并達(dá)到套的兩端有膠溢出。其后選用硅橡膠輥輪進(jìn)行整平壓實(shí)。
5、禁止雨、雪、霧天濕度＞85%情況下和風(fēng)沙較大環(huán)境下不加防護(hù)露天施工。
、
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應(yīng)在陰涼，溫度5～30℃，相對(duì)濕度＜75%的庫(kù)房中存放，并遠(yuǎn)離熱源與明火。
3、保質(zhì)期限12個(gè)月。
